iTOM-HD 1U

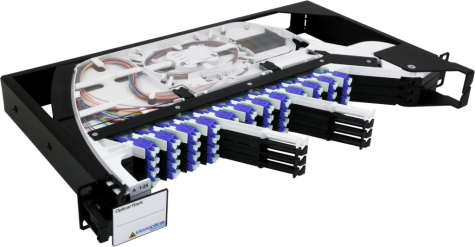

Tiroir optique iTOM HD
HEMERA

  • Tiroir optique 19" pivotant haute densité
  • 48, 96,144,192 et 288 fibres
  • 1,2 ou 3U
  • LC Duplex

Avantages

  • Accès complet par pivotement des modules
  • Zone d’identification des fibres sur la façade des modules
  • Grande sécurité lors des interventions, l’accès à une fibre ne nécessitant l’ouverture que d’un seul plateau
  • Verrouillage simplifié des plateaux
  • Zone d'épissurage grand format
  • Pigtails prémontés en usine

Application

  • Adapté aux environnements des réseaux LAN optique
  • Tiroir de haute densité qui intègre jusqu'à 288 points de connexions sur une hauteur de 3U
  • Tiroir optique pivotant au format 19" pour le raccordement de câbles à fibres optiques par épissurage
  • Il intègre jusqu'à 12 plateaux individuels pivotant à droite de capacité 24 fibres
  • Opération facilité grâce à l'angle de 30° des connecteurs

Caractéristiques



GÉNÉRALES
DÉSIGNATIONS UNITÉS iTOM-HD 1U iTOM-HD 2U iTOM-HD 3U
Capacité : LC Duplex fibres 48 - 96

144 - 192

 288
Diamètre max. de cordon mm 2,0
Cassette  24 épissures 4 8 12
Dimensions (HxPxL) hors tout1 mm 44 x 284 x 483 88 x 284 x 483 133 x 284 x 483
Distance face avant/montant mm 36
Poids2 Kg 2 4 6
Température d’utilisation °C -25 / +70
Matériau   Acier et Polycarbonate
Couleur RAL 9005 (noir foncé) et 9003 (blanc de signalisation)
Option   Equerre de fixation arrière 19"

1 Adaptation ETSI disponible sur demande. 2 À vide.



Produits de la gamme

Charnière Repérage Connectique Fibres des pigtails Hauteur Contenance Référence
Droite code FOTAG LC Duplex OM4 1U 48 fibres IC6117
96 fibres IC6071
2U 144 fibres IC6072
192 fibres IC6073
3U 288 fibres IC6074
OS2 1U 96 fibres IC6075
2U 144 fibres IC6076
192 fibres IC6077
3U 288 fibres IC6078



Préconisations

DOCUMENTATION

Guide d'installation
