leaky cable | ACOME

Câbles rayonnants
HYPERCELL

  • Transport / Emission / Réception des signaux RF
  • Couvre du 1/2" au 1-1/4"
  • Gaine LSOH noire
  • B2ca

Avantages

  • Large bande de fréquence
  • Excellent VSWR
  • Faible PIM

Application

  • Réseaux mobiles intérieurs
  • Mode couplé

Caractéristiques

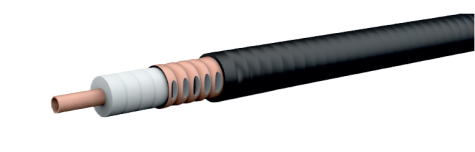

Vue de coupe Leaky cable

GÉNÉRALES
CARACTÉRISTIQUES VALEURS
Matériaux intérieur du conducteur

Cuivre
Diélectrique Mousse de polyéthylène
Matériaux extérieur du conducteur Cuivre ondulé

Type de gaine

 LSOH
Couleur de gaine Noir
Température d'utilisation -40 / +85 °C
Température d'installation -20 / +60 °C
Température de stockage -70 / +85 °C



ÉLECTRIQUES
CARACTÉRISTIQUES M5765Z M5707Z M5766Z
Impédance 50 + 2 Ω
Perte de réflexion ≤ -19.1 dB
Plage de fréquence 100~2 700 MHz
Capacitance 76 pF/m 73.5 pF/m 76 pF/m
Vitesse 87% 88% 88%
Constante diélectrique 1.32
Fréquence de fonctionnement ≤ 8 GHz ≤ 5 GHz ≤ 3 GHz
Puissance nominal 25.6 kW 90 kW 181 kW
Tension de fonctionnement 1.6 kV RMS 3 kV RMS 4.3 kV RMS
Résistance d'isolement > 10 000 MΩkm
Résistance DC Conducteur intérieur ≤ 1.60 Ω/km ≤ 1.55 Ω/km ≤ 1.10 Ω/km
Conducteur extérieur

≤ 3.40 Ω/km

 ≤ 1.90 Ω/km ≤ 1.08 Ω/km



MÉCANIQUES
 CARACTÉRISTIQUES M5765Z M5707Z M5766Z
Emballage 500 m 500 m 500 m
Poids 244 kg/km 506 kg/gm 979 kg/km
Résistance à la traction 1100 N - Max 1400 N – Max 1700 N – Max
Rayon de courbure Utilisation 125 mm - Min 280 mm - Min 380 mm - Min
Installation 70 mm - Min 120 mm - Min 200 mm - Min



Produits de la gamme

RÉFÉRENCES INTERFACES
M5765Z 1/2" RM
M5707Z 7/8" RM
M5766Z 1-1/4" RM



Normes et standards

EUROCLASSE
  • B2ca-s1a, d1, a1 (EN50575)
  • IEC 60332-1 / IEC 60332.3C
  • IEC 60754-2
  • IEC 61196 / IEC 61196-1
  • IEC 61034
