MS 10G

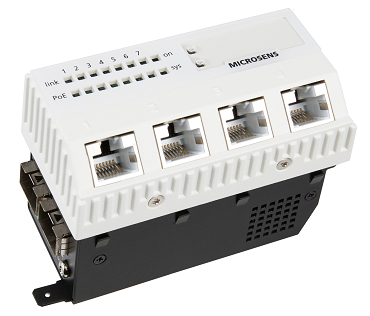

Microswitch G7 10G
HEMERA

  • Micro-switch 45x90
  • 4xRJ45 PoE+
  • 2x10G SFP, SFP+
  • 1xRj45 multigiga, PoE++
  • G7 10G, alim 54 VDC

Avantages

  • PoE+/PoE++, plus besoin d’une alimentation externe
  • Agent d'administration intégré accessible via un navigateur web et via la plateforme NMP
  • 1 port multigiga pour cascader avec d'autres G10 ou connecter un point d'accès Wifi 6

Application

  • Les micro-switch FTTO (Fiber To The Office) associés à une architecture optique HEMERA Building apportent la fibre optique jusqu'au poste de travail
  • 4 prises RJ45 permettent le raccordement des utilisateurs et l'alimentation en Power Over Ethernet des équipements
  • Compatibles avec tous les réceptacles au format 45x90

Caractéristiques

  • Micro-switch de niveau 2 Gigabit Ethernet 10/100/1000 Mbit/s
  • standard IEEE 802.3
  • 7 ports utilisables en même temps
  • 2x SFP 1/10G
  • 4x RJ45 10/100/1000T PoE+
  • 1x RJ45 1/2.5/5G T PoE++
  • Emplacement port USB-C

Principales fonctions :

  • IPv4/IPv6 Dual Stack
  • LLDP/CDP/LLDP-MED
  • SNMP v3
  • Démarrage en 20"
  • Stockage et automatisation de routines, déploiements en masse (mass rollout)
  • Intégration de serveurs (DHCP, RADIUS, …)
  • VLANs 256
  • IGMP Snooping / Energy-Efficient Ethernet
  • SNMP v3 supporte data encryption, User-based Security Model (USM) et View-based Access Control Model (VACM)
  • Bouton reset pour retourner à la dernière config et bouton config pour configuration de l'IP ou configuration d'usine
  • Fanless
GÉNÉRALES
CARACTÉRISTIQUES VALEURS
Type Switch Gigabit Ethernet de niveau 2+ conforme IEEE 802.3
Performance L2+ Store and forward, full wire speed, non blocking sur tous les ports
Adresses MAC Maximum 16 000
Trames Jumbo Maximum 10240 bits
VLAN Tagging IEEE 802.3ac Priorisation IEEE 802.1p VLAN ID de 0 à 4095 256 VLANs Table VLAN statique et dynamique Modes: access, trunk et hybrid
Qualité de service Priorisation matérielle de 4 queues par port selon :IP v4 et v6 / Priorité 802.1p / Port - Pondération des queues configurables
Administration CLI : Context sensitive help / Show config of device / Show status of device / Create snapshot / Live syslog / Telnet / Secure Shell (SSH) / Welcome message
Caractéristiques additionnelles Dual Stack IPv4/IPv6 Port Monitor CDP v1 et v2
Dimensions Longueur 90 mm x hauteur 45 mmx profondeur totale 62 mm (hors connections)
Installation

Profondeur d'encastrement 35 mm

Montage par clipsage au format 45x90
Poids 280g
MTBF + 200 000 heures
Couleur Blanc (façade)
Refroidissement Convection naturelle (sans ventilateur)



PORT RJ45
CARACTÉRISTIQUES VALEURS
Nombre de port 4 en façade  1 sur le côté
Type Gigabit Ethernet, 10/100/1000Base-T Gigabit Ethernet, 1/2.5/5Base-T
Connecteur Rj45 blindé
Type de câble Pair torsadé,  longueur maximum 100m, catégorie 5e
Position des broches Auto MDI/MDI-X, polarité automatique
PoE Power Sourcing Equipment (PSE) IEEE 802.3af/at, max 30 W Powered Device (PSE) IEEE 802.3af/at/bt, max. 60 W



PORT SFP
CARACTÉRISTIQUES VALEURS
Nombre de port 2 sur le côté
Type SFP / SFP+, 1 / 10 G Base R dual speed
Connecteur LC nominale (dépend du SFP)
Recommandation N'utiliser que des SFP avec plage de température étendue (-40/+85°C)



ENVIRONNEMENTALES
CARACTÉRISTIQUES VALEURS
Température ambiante 0 / +35 °C
Température de stockage -20 / +85 °C
Humidité relative de l'air 10 / 90 %, non condensée



ÉLECTRIQUES
CARACTÉRISTIQUES VALEURS
Entrée 50 à 57 V courant continu (tension nominale : 54 V)
Consommation Typique : 13 W sans PoE, maximum 135 W avec fourniture du PoE
Connecteur 3 pôles verrouillables via des vis : PE / - / +
Mise à la terre Languette type Fast-On 6,3 mm



Produits de la gamme

RÉFÉRENCE DÉSIGNATION
IB2000-04XP01

Com 45x90 10G 2xSFP 5xRJ PoE+ Hor G7X
IB2088 Alimentation externe goulotte 54V / 70W à intégrer en mosaic
IB2099 Alimentation interne goulotte 54V / 70W à poser
IB2100 Alimentation externe goulotte 54V / 150W à intégrer en mosaic
IB2092 Alimentation interne goulotte 54V / 150W à poser



Normes et standards

GÉNÉRALES
  • CE : 2014/30/EU (CEM) et 2011/65/EU (RoHS)
  • Sécurité : EN 62368-1
  • Emission CEM : EN 55032 (Classe B)
  • Compatibilité électromagnétique : EN 55024, EN 55035 et EN 61000-6-2
NORMES
NORMES IEEE (Ethernet)

802.1AB Link Layer Discovery Protocol (LLDP)
802.1d Spanning Tree
802.1p Class of Service
802.1Q VLAN Tag

IEEE 802.1s Multiple Spanning Tree
802.1w Rapid Spanning Tree
802.1X User Authentication (Radius)
802.3 10Base-T
802.3ab 1000Base-T
802.3ad Link Aggregation Control Protocol (LACP)
802.3ad Port trunk with LACP

EEE 802.3ae 10Gbase-SR/LR
802.3at/af/bt Power over Ethernet
802.3az Green IT

IEEE 802.3bz 5Gbase-T
802.3u 100Base-T
802.3x Flow control and back pressure



NORMES IETF RFC (Internet)

IPv4

RFC 791 (IPv4)

RFC 826 (ARP)

RFC 792 (ICMP)

RFC 2131 (DHCP)

RFC 4541 (IGMP)
IPv6

RFC 2460/2464/3484/3513 (IPv6)

RFC 2462 (Address Configuration)

RFC 2463 (ICMPv6)

RFC 3315 (DHCPv6)

RFC 4330 (NTP)

RFC 1155/1156/1157 (SNMPv1)

RFC 1901/1905/1906 (SNMPv2)

RFC 3411/3412/3584 (SNMPv3)

RFC 1158/1213 (MIB II)

RFC 1493 (Bridge MIB)

RFC 1573/2233/2863 (IF MIB)

RFC 2674 (Q-Bridge MIB)

RFC 2819 (RMON MIB)

RFC 2574/3414 (USM)

RFC 2575/3415 (VACM)

RFC 2865 (RADIUS)

RFC 2866 (Accouting)

RFC 2868 (Tunnel Attributes)

RFC 5424 (Syslog)
