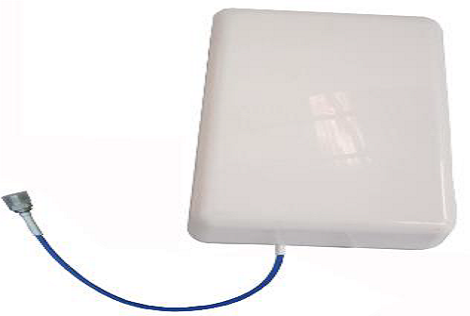

Antenne panneau directionnel | HYPERCELL

Antenne panneau directionnel
HYPERCELL

  • Emission / Réception
  • Version SISO ou MIMO
  • Design blanc

Avantages

  • Large bande de fréquence
  • Faible PIM
  • Matériaux légers

Application

  • Réseaux mobiles
  • Facilité d'intégration

Caractéristiques



GÉNÉRALES
CARACTÉRISTIQUES Single Input Single Output (SISO) Multiple Input Multiple Output (MIMO)
Couleur Blanc
Dimensions 180 x 170 x 60 mm 308 x 90 x 82 mm
Kit de montage Sur mur
Température d'utilisation -55 / +60 °C
Interfaces  N Femelle
4.3-10 Femelle



ÉLÉCTRIQUES
CARACTÉRISTIQUES Single Input Single Output (SISO) Multiple Input Multiple Output (MIMO)
Fréquences 698~806MHz 806~960MHz 1710~2170MHz 2200~2700MHz 3300~4000MHz 698~960MHz 1710~2700MHz 3300~4000MHz
Gain (dBi) 5±0.5 6±0.5 7±0.5 7±0.5 5.5±0.5 6.0±1 6.5±1 6.5±1
Isolation - - - - - ≥20 ≥23 ≥23
Ratio avant/arrière ＞5 ＞8 ＞10 ＞15 ＞10 - - -
Largeur du faisceau horizontal (degrés) 80 80 65 60 55 75 70 68
Largeur du faisceau vertical (degrés) 73 70 60 60 30 70 70 60
VSWR ≤1.8
PIM3 ≤-153dBc (@2×43dBm)
Impédance 50Ω
Puissance 50W
Polarisation - ±45°



Produits de la gamme

RÉFÉRENCES INTERFACES
C4045E Antenne à panneau directionnel SISO 1x N Femelle
C5801E Antenne à panneau directionnel SISO 2x 4.3-10 Femelle
C4046E Antenne à panneau directionnel MIMO 1x N Femelle
C5881E Antenne à panneau directionnel MIMO  2x 4.3-10 Femelle
