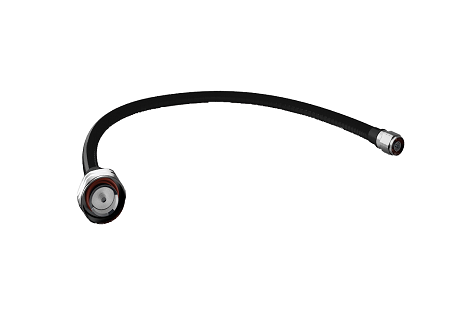

Cordon | HYPERCELL

Cordons
HYPERCELL

  • Super flexibles
  • LSOH
  • RoHS
  • Gaine noire

Avantages

  • Faible Intermodulation passive
  • Excellent return loss

Application

  • Réseaux mobiles
  • DAS outdoor / Indoor

Caractéristiques



GÉNÉRALES
CARACTÉRISTIQUES VALEURS
Matériaux du Corps du câble Alliage de cuivre et de laiton plaqué
Matériaux de l'écrou de couplage Laiton nickelé
Matériaux du conducteur intérieur Argent et bronze plaqué
Température d'utilisation -40 / +70 °C
Température d'installation -25 / +55 °C
Température de stockage -50 / +70 °C
Étanchéité IP68



ÉLÉCTRIQUES
CARACTÉRISTIQUES VALEURS
Impédance 50±1Ω
Fréquence d'utilisation DC~ 3.8GHz
RMS Power (40 ℃ - 2 GHz) 0.5 KW
Vélocité 83%
Intermodulation passive  IM3 à 900 MHz ≤ -160 dBc
IM3 à 1800 MHz ≤ -160 dBc
IM7 à 2100 MHz ≤ -160 dBc



MÉCANIQUES
CARACTÉRISTIQUES VALEURS
Résistance à la traction Interface N 2.5 N.m Max.
Interface 4.3-10 8 N.m Max.
Rayon de courbure 25 mm Min.



Produits de la gamme

INTERFACES* 1/2" SF  1/2" F 3/8" SF 1/4" SF
N Male-N Male N Male-N Male coudé N Male-N Femelle 4.3-10 Male-4.3-10 Male 4.3-10 Male-4.3-10 Male N Male-N Male N Male-N Male N Male coudé-N Femelle N Male-N Femelle

N Male coudé-N Male
1.0 m C1308E C1315E C1316E C2425E-L100 C4077E-L100 C1484X C4419E-L100 C1313E C1032E C1311E
1.5 m C0786E C1305E - C2425E-L150 C4077E-L150 C1485X C4419E-L150 - - -
2.0 m C0928E - C1309E C2425E-L200 C4077E-L200 C0978X C4419E-L200 C1314E C1033E C1312E
3.0 m C0866E - C1310E C2425E-L300 C4077E-L300 C0979X C4419E-L300

-

 C1033E -

*Pour plus de références, nous contacter.

Normes et standards

GÉNÉRALES
  • IEC 61169
  • IEC 62037
  • IEC 60529
