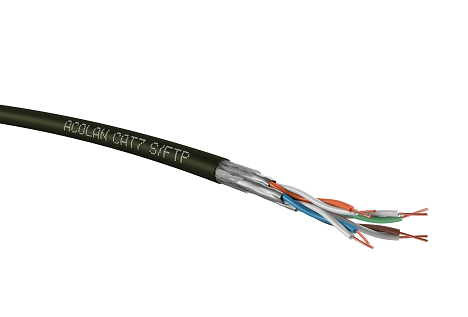

PHOTO PRODUIT ACOME R8600A

Catégorie 7 S/FTP
ACOLAN CUIVRE

  • S/FTP Catégorie 7
  • Intérieur / Extérieur
  • 1000MHz
  • Gaine noire, LSOH-FR
  • Dca

Avantages

  • Compatibles PoE, PoE+, UPoE & 4PPoE (PoE++)
  • Raccordement direct sur plug RJ45
  • Idéal pour le raccordement de terminaux (caméras, affichage dynamique, ..)
  • Euroclasse Dca

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe F pour l’application 10 GBASE-T
  • Gaine LSOH-FR résistante aux UV pour une application en extérieur et en intérieur.
  • Longueur maximale d’utilisation : 70m jusqu’à 10 Gbit/s (lien permanent) ou 90m jusqu’à 1 Gbit/s (lien canal)

Caractéristiques

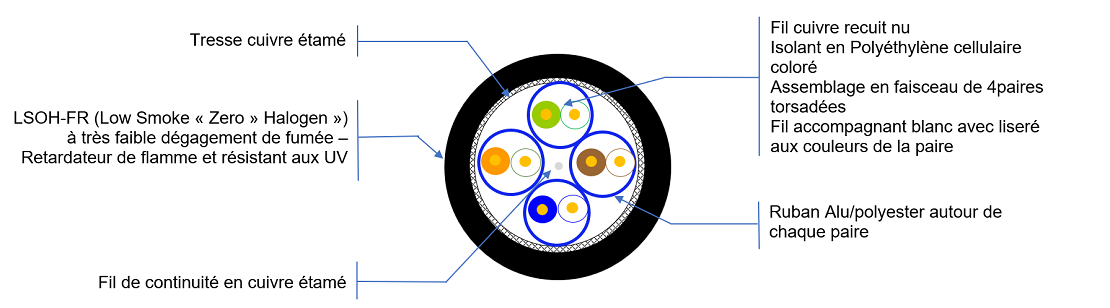

Vue de coupe Cat 7 S/FTP



GÉNÉRALES
Désignation ACOLAN Référence Couleur Diamètre Poids Pouvoir calorifique supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m
1000 SF-S 4P LSOH-FR R8600A Noire 5.90 38 365 0.101 55



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ³ 45 mm
Statique (posé) ³ 25 mm
Plage de température En service - 40°C à + 75°C
A l'installation - 20°C à + 60°C
Transport et stockage - 40°C à + 75°C
Etanchéité   IP67



ÉLECTRIQUE

Mesures électriques à 20°C.

Caractéristiques Valeurs
Résistance en boucle du conducteur

≤ 250 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d'isolement (500 V)

≥ 5000Ω . km
Déséquilibre de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5Ω
Vitesse de propagation nominal 78 %
Affaiblissement de couplage ≥80 dB TYPE 1b
Impédance de transfert à     1 MHz ≤ 10  mΩ / m GRADE 1
à     10 MHz ≤  10 mΩ / m
à     30 MHz ≤  20 mΩ / m
à 100 MHz ≤  30 mΩ/ m
Classe de séparation selon EN 50174-2  "d"



TRANSMISSION
Fréquence (MHz)   4 10 20 62.5 100 250 300 600 1000**
Affaiblissement (dB/100m) Valeurs typiques 3.4 5.7 8.2 14.5 18.5 29.4 32.5 47.8 60
Imposition pour 70m* 3.9 6.2 8.7 15.6 20 32.6 35.9 52.6 -
Next (dB) Valeurs typiques 90 90 90 90 90 88 87 82 78
Imposition pour 70m* 78 78 78 75 72 66 65 61 -
PS Next (dB) Valeurs typiques 87 87 87 87 87 85 84 79 75
Imposition pour 70m* 75 75 75 72 69 63 62 58 -
ACR-F (dB/100 m) Valeurs typiques 84 80 74 64 60 52 50 44 38
Imposition pour 70m* 78 74 68 59 55 48 46 41 -
PS ACR-F (dB/100 m) Valeurs typiques 81 77 71 61 57 49 47 41 35
Imposition pour 70m* 75 71 65 56 52 45 43 38 -
Return Loss (dB) Valeurs typiques 26 28 28 28 24 22 21 19 18
Imposition pour 70m* 23 25 25 21.5 20.1 17.3 17.3 17.3 -

* Catégorie 7 selon IEC 61156-5

** Pour information uniquement

Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR  R8600A-T500 Touret KC de 500 m 21 kg 3700223649303 18 tourets  391 kg 3700223649297
R8600A-RB300 Boîte de 300 m 14 kg 3700223647705 18 boîtes 264 kg 3700223647699

















Normes et standards

GÉNÉRALES

Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ; 5GBase-T ; 10GBase –T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 /  EN 50288-4-1 *

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1 / EN 50173-5

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU
Type Euroclasse Normes Europe Normes hors Europe Déclaration de performance
4P Dca-s2,d2,a1

IEC 60332-1, EN 50399, IEC 60754-2

IEC 60332-1 / EN 60332-1

IEC 61034-2 / EN 61034-2

IEC 60754-2 / EN 60754-2

IEC 60754-1 / EN 60754-1

 22SFTP024
