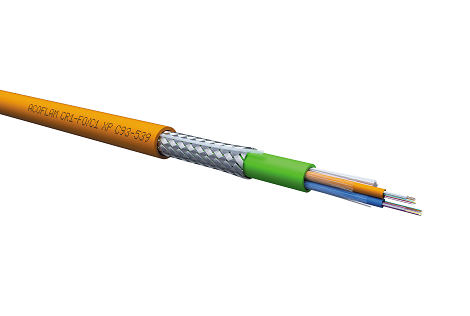

Photo produit ACOME CR1-FO/C1

CR1-FO/C1
ACOFLAM OPTIQUE

  • Câble armé résistant au feu
  • 4 à 24 Fibres optiques
  • OM3, OM4, OS2
  • Gaine orange, LSOH-FR

Avantages

  • Protection contre les rongeurs
  • Câbles souples grâce à son armure en tresse acier
  • Continuité de fonctionnement durant l'incendie pendant 120 minutes (PH120)
  • Conforme à la norme XP C 93-539 (rapports d’essais LCIE n°13216700-774780 et n°14811874-778475)

Application

  • Câbles conçus avec une gaine sans halogène et anti UV et destinés aux applications de sécurité incendie
  • Résistants au feu jusqu'à 920°C
  • Possibilité d'installation à l'intérieur des bâtiments et à l'extérieur en pose sous fourreau ou en tranchée
  • Marquage : ACOFLAM CR1-FO/C1 – nombre et type de fibres – réf. produit – XP C 93-539 – JJ/MM/AA  hh : mm + Métrique

Caractéristiques

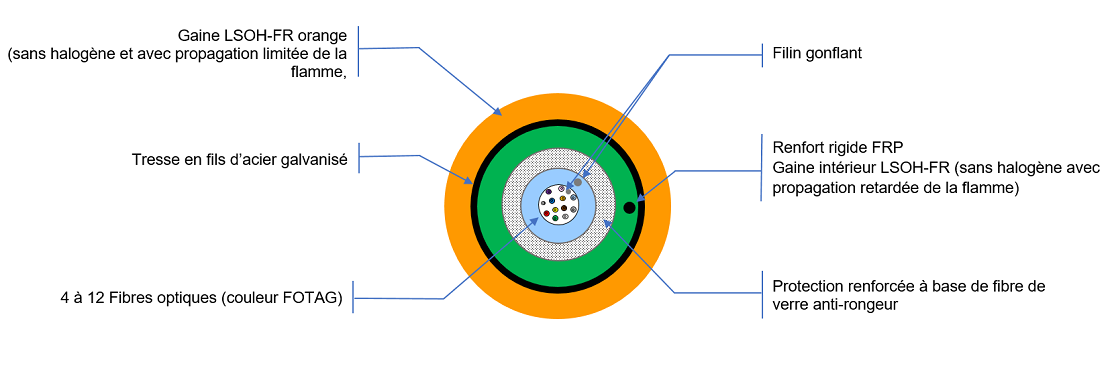

Vue de coupe CR1-FO/C1 ACOFLAM

GÉNÉRALES
Caractéristiques Valeurs


4 à 12 FO

(Monotube)

24 FO

(Bi-tube)
Gamme de température Transport et stockage -40°C à + 70°C
Installation -5°C à + 50°C
Fonctionnement -20°C à + 60°C
Traction maximale (N) 3000
Résistance à l'écrasement (N/10cm) 2000
Rayon de courbure mini (mm) 20 x diamètre du câble
Conditionnement standard Tourets 2100m
Epaisseur nominale de la gaine (mm) 2
Diamètre nominal du câble (mm) 13,3 14,1
Poids nominal (kg/km) 230 255

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit.

COULEURS FIBRES
Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise



Produits de la gamme

Contenance FO câble

Multimode 50/125 OM3

Multimode 50/125 OM4

Monomode 9/125 OS2 (G652D)
4 B1363A B1368A B1373A
6 B1364A B1369A B1374A
8 B1365A B1370A B1375A
12 B1366A B1371A B1376A
24 B1367A B1372A B1377A













Normes et standards

GÉNÉRALE

logos cables de francelogo reach

  • Câble et fibres : EN 60793 / EN 60794-1 ; EN 60794-1-2
  • Systèmes de câblage : EN 50173-1 / ISO 11801
COMPORTEMENT AU FEU
  • Résistance au feu : NF C 32-070 - Catégorie CR1 / NF EN 50200  - PH120
  • Non propagation d'incendie : NF C 32-070 - Catégorie C1
  • Non propagation de la flamme : NF C 32-070 - Catégorie C2

Préconisations
