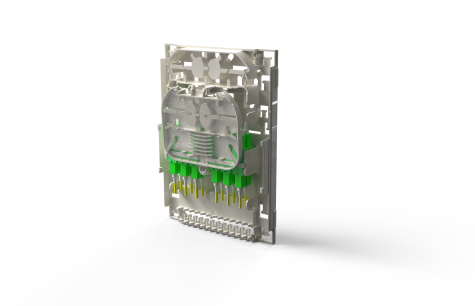

PBA12

Boîtier raccordement
ACOPTIC

  • Boitier branchement 24 clients
  • Equipé de 12 pigtails SC/APC
  • 12 Fo préconnectorisé (SC/APC)
  • PBA12

Avantages

  • Léger
  • Sécurisé
  • Déploiement rapidement
  • Compacité

Application

  • Conçu pour une fixation murale ou sur rail DIN
  • Adapté à l'installation comme point de branchement en colonne montante ou en pied d'immeuble
  • Permet également de raccorder différentes entreprises situés dans un même bâtiment.

Caractéristiques

  • Permet de connecter 12 câbles d'abonnés préconnectorisés au câble de distribution vertical
  • Boîtier compatible avec la plupart des câbles d'adduction, de colonne montante et de raccordement d'abonnés du marché.
MÉCANIQUES
Désignation   Caractéristique
PBA12

Dimension

(LxlxH)

 203 x 51 x 147 mm
Caches d'extension 78 x 147 x 51 mm
PBA avec caches d'extension 331 x 147 x 51mm
Spécifications communes Couleur RAL9010
Cassette 12 épissures
Type de fibres G657
Capacité 2 emplacements pour coupleur 60 x 7 x 4 mm
Poids 372 g en version 12 pigtails SC/APC
Protection 40 / 08 IP / IK
Température d'utilisation -25/ +70°C
Matériau Thermoplastique sans halogène
Résistance au feu UL 94 VO











Le PBA12 se compose de :

  • 1 socle avec 2 emplacements pour l'arrimage des câbles de distribution (jusqu'à 13,5 mm de diamètre) en position gauche ou droite, un emplacement pour coupleur, un bandeau 12 raccords SC et une zone de stockage pour µmodules
  • 12 arrimages individuels pour câble jusqu'à Ø 4,2 mm ;6 x 30mm
  • 1 cassette pouvant contenir 12 manchons thermorétractable (longueur max : 45 mm) ;
  • 1 capot avec vis de fermeture et logo laser.



Option de déport de fixation pour une mise en oeuvre dans une colonne montante occupée.

Option paires de caches d'extension pour les installations le long d'une goulotte.



Produits de la gamme

Produit

Pack

Référence

 Code EAN

PBA12

10 pces par carton - 32 cartons par palette

IC6037

 3700223648863
