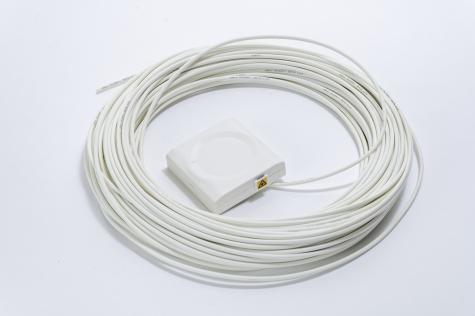

KIT PTO T1

Kit PTO T1 chantier
ACOPTIC

  • Kit PTO taille 1
  • 1 Fo (COR1821)
  • G657 SC/APC
  • Platine Rail DIN

Avantages

  • Prise Terminale Optique ultra compacte, assemblée et testée en usine
  • Utilisation dans les coffrets de communication comme DTIO (Sur Rail DIN)
  • Installation sans épissure chez l’abonné
  • Pose facile du câble par collage ou agrafage

Application

  • Permet une installation simple et rapide de la prise terminale optique chez l’abonné.
  • Le kit intègre une platine à fixer dans le coffret de communication, sur rail DIN comme Dispositif de Terminaison Intérieur Optique (DTIO).
  • Kits constitués d’un câble 1 Fo (2,8 mm), pré-connectorisé à une extrémité sur lequel une Prise Terminale Optique a été montée.

Caractéristiques

Vue de coupe Kit DTIo 1 Fo

GÉNÉRALES
Désignation Caractéristique
Prise Terminale Optique : PTO2804 T1 - 1 Fo
Matériaux Thermoplastique en ABS PC sans halogène
Dimensions PTO 80 x 80 x 20 mm (avec platine : 80 x80 x 28 mm)
Compatibilité fibres Fibre G657A2
Couleur de l’enveloppe Blanc (RAL9010)
Indice de Protection IP40, IK07
Résistance au feu UL 94 VO

​​​​​​

MÉCANIQUES
Désignation Caractéristiques
Terminaison Type de connecteur : SC/APC (conforme IEC 61754-4, IEC 60874-14-10)
Perte d'insertion <0,30 dB (typ. 0,15 dB)
Réflectance >60 dB (APC)



Produits de la gamme

Nombre de Fibres

Longueur

Désignations

Références

Code EAN

Conditionnement

en vrac (*)

1 Fo

15m

KIT PTO 1xG657 SC/APC

version chantier

IC6034-C15

3700223649860

Cartons de 40

30m

IC6034-C30

3700223649877 Cartons de 20

50m

IC6034-C50

3700223649884

Cartons de 20

100m

IC6034-C100

3701581504235 Cartons de 15

* Aucun emballage ni étiquetage individuel. Fiche avec QR code pour notice de mise en oeuvre en ligne par carton.

Normes et standards

GÉNÉRAL
  • XPC 93-850-2-22 / EN 60332-1-2, EN 50399, EN 60754-2.
COMPORTEMENT AU FEU
