SF 741
Câbles d’équipements BT de postes HT

Câbles multiquartes protégés contre les perturbations électromagnétiques.

Application

  • Equipements BT des postes HT, comportant des composants électroniques très sensibles aux perturbations HF créées par le réseau haute tension (manoeuvre de sectionneurs, …)
  • Protection anti-inductive par écran relié à la terre, réduisant l’impédance de transfert lors d’augmentation subite de fréquence.
  • Installation à l’intérieur ou l’extérieur des bâtiments posés en chemin de câbles, en caniveaux ou tirés en conduite
  • Ces câbles sont destinés aux circuits de signalisation, télémesure, téléaction et téléphonie



Caractéristiques

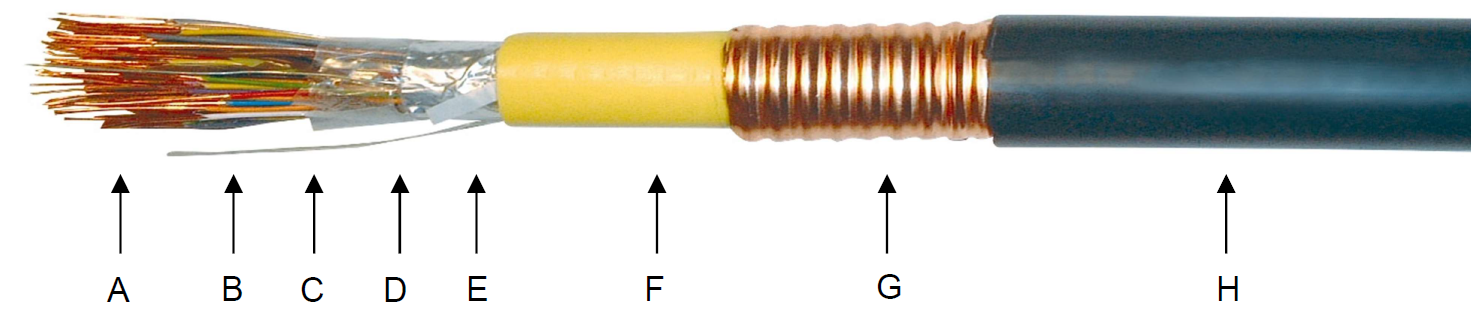

Caractéristiques_acome_SF741

A Ame conductrice Fil de cuivre massif recuit nu 6/10
B Enveloppe isolante Polyéthylène coloré, diamètre 0.95 mm
C Type d’assemblage 4 éléments assemblés en quartes ‘’étoile’’, diamètre 2.30 mm
D Protection d’assemblage N quartes sous ruban synthétique
E Blindage 1 fil de continuité en cuivre étame 5/10
1 ruban aluminium polyester
F Gaine interne PVC sans plomb, coloré
G Ecran Ruban de cuivre, annelé, pose avec recouvrement ≥ 5 mm
H Protection Gaine en PVC sans plomb, coloré en noir
  Identification Marquage à l’encre
Spécifications
HD604 -S1-3-B Câbles à âmes en cuivre ou en aluminium avec ou sans armure ou écran métallique
RTE – SF 741  Spécification pour la fourniture de câbles de télécommunication à quartes 0.6 mm protégés contre les perturbations électromagnétiques



Marquage

RTE SF741 – NNNP 0,6 – ACOME - SS/AAAA B2ca-s3,d1,a3 + métrique
Dans lequel :
NNN est le NOMBRE de paires
SS est la SEMAINE de fabrication en 2 chiffres
AAAA est l’ANNEE de fabrication en 4 chiffres

Propriétés générales
Tension maximale de service (U0/U) 0.6 / 1 kV
Résistance linéique du conducteur < 66.6 Ω/Km à 20°C
Allongement à la rupture du conducteur  ≥ 15%
Résistance linéique de l’écran de cuivre < 2 Ω/km à 20°C
Rigidité diélectrique entre conducteurs 1.15 kV / 1 minute
Rigidité diélectrique entre conducteurs et écran 1.50 kV / 1 minute
Résistance d’isolement ≥ 5000 MΩ.km
 Capacité mutuelle Valeur moyenne
(nF/km)		 Valeur individuelle
(nF/km)
Câble 7 quartes - 57,5
Câble 14 quartes 55,0 57,5
Câbles > 14 quartes 55,0 57,5
Déséquilibre de capacité max dans la quarte 300 pF / 300m
< 500 pF / 600 m
< 800 pF /1200 m
Impédance de transfert < 2 Ω
Température de service de -10°C à + 65°C
Température à l’installation de 0°C à 50°C
Température de transport et stockage de 0°C à 50°C
Rayon de courbure minimal Statique : 6 fois le diamètre
Dynamique : 12 fois le diamètre
Comportement à l’huile Huile IRM 902 – 70 °C / 4h



Faisceaux de base Quarte Couleur de l’enveloppe isolante
14 quartes 7 quartes Paire 1 Paire 2
Fil a Fil b Fil c Fil d
Elément
à
14
Quartes		 Elément
A		 1 Gris Blanc Incolore* Bleu
2 Gris Jaune Incolore* Marron
3 Gris Noir Incolore* Rouge
4 Gris Vert Incolore* Blanc
5 Gris Bleu Incolore* Jaune
6 Gris Marron Incolore* Noir
7 Gris Rouge Incolore* Vert
Elément
B		 8 Orange Blanc Violet Bleu
9 Orange Jaune Violet Marron
10 Orange Noir Violet Rouge
11 Orange Vert Violet Blanc
12 Orange Bleu Violet Jaune
13 Orange Marron Violet Noir
14 Orange Rouge Violet Vert



Identification des faisceaux
de base par guirlandage
coloré
N° Couleurs
1 Blanc
2 Bleu
3 Jaune
4 Marron
5 Noir
6 Rouge
7 Vert
8 Violet

Produits de la gamme

Référence
ACOME		 Désignation Type d’assemblage Gaine interne Gaine externe

Tension
max
de pose

(daN)

Poids
Net
(kg/km)

théorique

Longueur
standard
(m) /

Touret
ER
(mm)		 Diamètre
(mm)		 ER
(mm)		 Diamètre
(mm)
R3186A 7 quartes 6/10 1 quarte + 6 quartes 1.40 10.60 1.30 15.60 ± 1.20 150 334 1200 / DBE
R3187A 14 quartes 6/10 4 quartes + 10 quartes 1.50 13.00 1.50 18.50 ± 1.20 200 464 1200 / EBE
R3188A 28 quartes 6/10 4 faisceaux
de7 quartes		 1.60 17.70 1.50 23.00 ± 1.20 500 692 600 / DBE
R3189A 56 quartes 6/10 4 faisceaux
de14 quartes
+ 1 quarte de réserve		 1.80 23.50 1.70 29.40 ± 1.60 900 1144 600 / FBE
R3190A 112 quartes 6/10 1+7 faisceaux)
de 14 quartes
+ 2 quartes de réserve		 2.00 31.60 1.90 35.80 ± 0.70 1900 2005 600 / GBE



Normes et standards

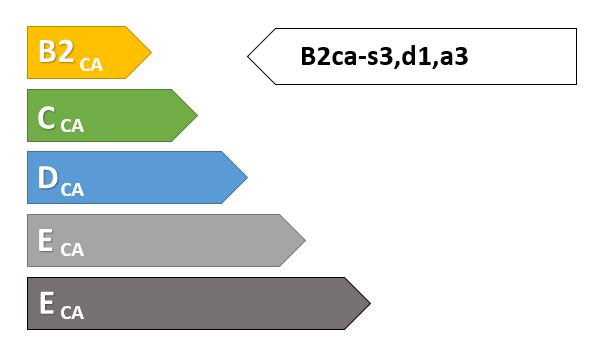

EUROCLASSE

Euroclasse_acome_Câbles_d’équipements_BT_de_postes_HT

COMPORTEMENT AU FEU

Europe

Identification du produit Euroclasse Numéro de déclaration de performance
RTE SF741 B2ca-s3,d1,a3

DoP-22SF74101.pdf
