SF 740
Câbles d’équipements BT de postes HT
- Câble multiconducteurs
- Basse tension
- Protégés contre les perturbation électromagnétiques
Application
- Equipements BT des postes HT, comportant des composants électroniques très sensibles aux perturbations HF créées par le réseau haute tension (manoeuvre de sectionneurs, …)
- Protection anti-inductive par écran relié à la terre, réduisant l’impédance de transfert lors d’augmentation subite de fréquence.
- Installation à l’intérieur ou l’extérieur des bâtiments posés en chemin de câbles, en caniveaux ou tirés en conduite
- Ces câbles sont destinés aux circuits de mesure, de commande, de signalisation et d’alimentation en courant continu ou alternatif des postes de transformation et de transport d’énergie.
Caractéristiques
Câble multiconducteurs : P3014A - 7 x 6 mm²
Câble 3 Phases + 1 Neutre : P3025A – 3 x 25 mm² + 1 x 16 mm²

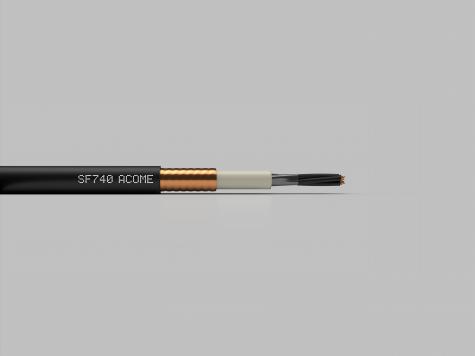

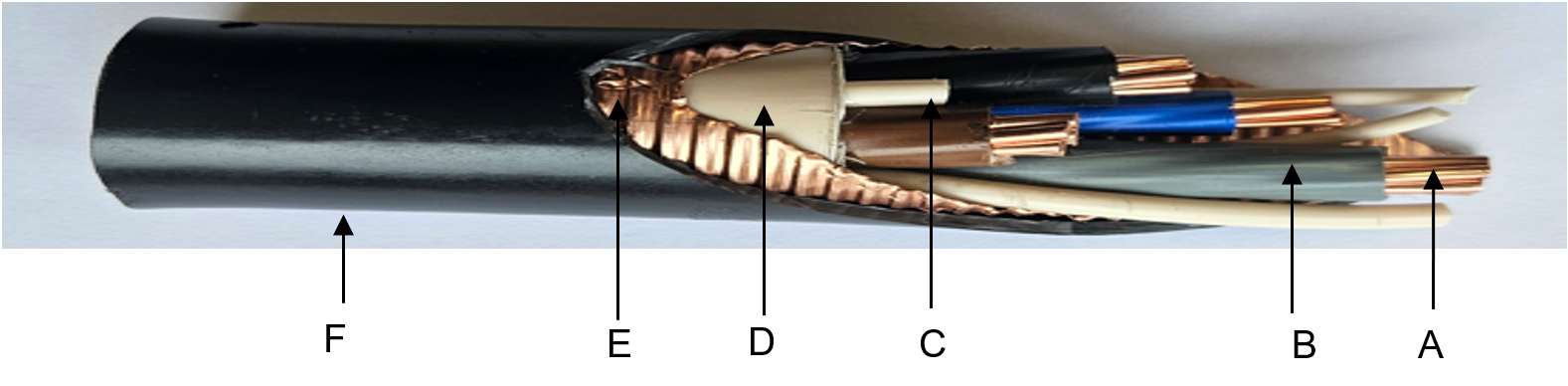

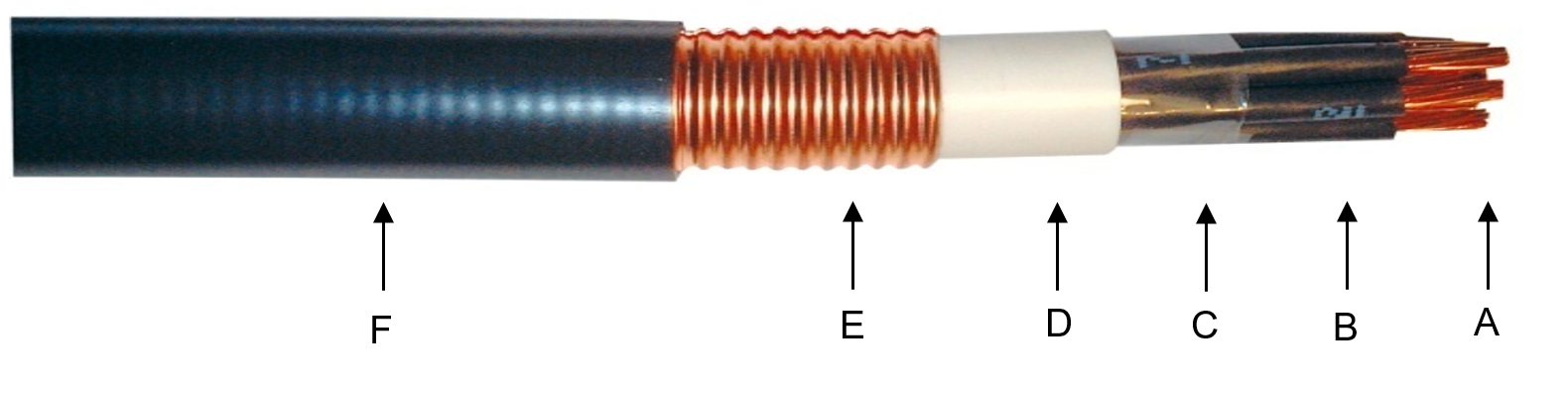

| A | Ame | Toron, classe 2,en cuivre rouge |
| B | Isolation | PVC sans plomb, - coloré noir et numéroté pour les sections < 25 mm² - coloré pour les sections ≥ 25 mm² |
| C | Assemblage | Multi-conducteur sous ruban synthétique (facultatif) et jonc de bourrage (facultatif) |
| D | Gaine interne | PVC sans plomb, naturel |
| E | Ecran | Ruban de cuivre, annelé, pose avec recouvrement ≥ 5 mm |
| F | Protection | Gaine en PVC sans plomb, coloré en noir |
| Identification | Marquage à l’encre |
Spécifications
| HN33S34 | Câbles basse tension protégés contre les perturbations électromagnétiques |
| HD604 -S1-3-B | Câbles à âmes en cuivre ou en aluminium avec ou sans armure ou écran métallique |
| RTE – SF 740 | Spécification pour la fourniture de câbles multiconducteurs basse tension protégés contre les perturbations électromagnétiques |
Marquage
RTE SF740 – XxS1 + 1xS2 – ACOME - SS/AAAA B2ca-s3,d1,a3+ métrique
Dans lequel :
X est le NOMBRE de conducteurs
S1 est la SECTION des conducteurs
1xS2* est la SECTION du conducteur de NEUTRE
* Uniquement utilisé pour les câbles 3 phases + Neutre
SS est la SEMAINE de fabrication en 2 chiffres
AAAA est l’ANNEE de fabrication en 4 chiffres
Propriétés générales
| Caractéristiques | Valeurs |
| Tension maximale de service (U0/U) | 0.6 / 1 kV |
| Résistance linéique de l’écran de cuivre | < 2 Ω/km à 20°C |
| Rigidité diélectrique entre conducteurs et écran | 3.5 kV / 15 minutes |
| Rigidité diélectrique gaine extérieure | 10 kV cc / 1 minute ou 3 kV ca / 1 minute |
| Constante d’isolement de l’enveloppe isolante | Ki ≥ 3000 MΩ.km à 20°C, ≥ 20 MΩ.km à 60°C, ≥ 1.5 MΩ.km à 80°C |
| Impédance de transfert | < 2Ω |
| Température de service | de -10°C à + 75°C |
| Rayon de courbure minimal | Statique : 10 fois le diamètre Dynamique : 20 fois le diamètre |
| Comportement à l’huile | Huile IRM 902 – 70 °C / 4h |
| Présence d'eau | AD7 |
Produits de la gamme
Câbles 3 Phases + 1 Neutre
| Référence | Composition Nbre x section (mm²) |
Diamètre sur âme (mm) |
Diamètre sur isolant (mm) |
Repérage des conducteurs |
Résistance des âmes à 20°C (Ω/km) |
Diamètre sur gaine (mm) |
Poids net (Kg/km) |
Touret(*)/ log std (m) |
| P3025A | 3 x 25 | 6.40 | 8.80 | noir, marron, gris | ≤ 0.727 | 27.90 ± 1.40 | 1522 | 1000 / GBE |
| + 1 x 16 | 5.10 | 7.10 | bleu ciel | ≤ 1.15 | ||||
| P3026A | 3 x 50 | 8.90 | 11.70 | noir, marron, gris | ≤ 0.387 | 34.90 ± 1.70 | 2510 | 500 / GBE |
| + 1 x 25 | 6.40 | 8.80 | bleu ciel | ≤ 0.727 | ||||
| P3027A | 3 x 95 | 12.60 | 15.80 | noir, marron, gris | ≤ 0.193 | 43.90 ± 2.20 | 4455 | 500 / GBE |
| + 1 x 35 | 7.60 | 9.95 | bleu ciel | ≤ 0.524 |
Câbles multiconducteurs
| Référence | Composition Nbre x section (mm²) |
Diamètre sur âme (mm) |
Diamètre sur isolant (mm) |
Repérage des conducteurs |
Résistance des âmes à 20°C (Ω/km) |
Diamètre sur gaine (mm) |
Poids net (Kg/km) |
Touret(*)/ log std (m) |
| P3000A | 4 x 1.50 | 1.59 | 3.20 | Numérotation à l’encre blanche |
≤ 12.10 | 14.50 ± 0.70 | 320 | 2000 / EBE |
| P3001A | 7 x 1.50 | 16.40 ± 0.80 | 410 | 2000 / FBE | ||||
| P3002A | 10 x 1.50 | 19.30 ± 0.90 | 490 | 2000 / GBE | ||||
| P3003A | 14 x 1.50 | 21.70 ± 1.00 | 636 | 2000 / GBE | ||||
| P3004A | 19 x 1.50 | 23.60± 1.10 | 771 | 2000 / GBE | ||||
| P3005A | 27 x 1.50 | 27.30 ± 1.30 | 1003 | 2000 / HBE | ||||
| P3028A | 37 x 1.50 | 30.00 ± 1.50 | 1298 | 1000 / GBE | ||||
| P3006A | 2 x 4 | 2.55 | 4.60 | Numérotation à l’encre blanche |
≤ 4.61 | 15.70 ± 0.90 | 385 | 2000 /FBE |
| P3007A | 4 x 4 | 17.80 ± 0.90 | 495 | 4000 /HBE | ||||
| P3008A | 7 x 4 | 20.60 ± 1.00 | 687 | 2000 / GBE | ||||
| P3009A | 10 x 4 | 26.00 ± 1.30 | 941 | 1000 / GBE | ||||
| P3010A | 14 x 4 | 27.90 ± 1.40 | 1165 | 2000 / HBE | ||||
| P3011A | 19 x 4 | 31.40 ± 1.50 | 1536 | 1000 /GBE | ||||
| P3012A | 2 x 6 | 3.12 | 5.15 | Numérotation à l’encre blanche |
≤ 3.08 | 17.10 ± 0.80 | 435 | 2000 / FBE |
| P3013A | 4 x 6 | 19.20 ± 1.00 | 587 | 2000 / GBE | ||||
| P3014A | 7 x 6 | 23.10 ± 1.20 | 849 | 2000 /GBE | ||||
| P3015A | 10 x 6 | 27.00 ± 1.40 | 1086 | 1000 / GBE | ||||
| P3016A | 14 x 6 | 31.10 ± 1.50 | 1507 | 1000 / GBE | ||||
| P3017A | 19 x 6 | 34.20 ± 1.70 | 1960 | 1000 / HBE | ||||
| P3018A | 2 x 10 | 4.05 | 6.10 | Numérotation à l’encre blanche |
≤ 1.83 | 19.30 ± 0.50 | 560 | 2000 / GBE |
| P3019A | 4 x 10 | 22.30 ± 1.30 | 834 | 2000/ GBE | ||||
| P3020A | 8 x 10 | 27.70 ± 1.80 | 1344 | 1000 / GBE | ||||
| P3021A | 2 x 16 | 5.10 | 7.10 | Numérotation à l’encre blanche |
≤ 1.15 | 21.00 ± 1.10 | 736 | 1000 / FBE |
| P3022A | 4 x 16 | 24.70 ± 1.20 | 1147 | 1000 /GBE | ||||
| P3023A | 8 x 16 | 31.80 ± 1.60 | 1999 | 1000 / GBE | ||||
| P3024A | 2 x 25 | 6.40 | 8.80 | Bleu clair / Noir |
≤ 0.727 | 25.40 ± 1.20 | 1048 | 1000 / GBE |
Variante disponible en 2,5 mm² de 3 à 24 conducteurs, nous consulter pour plus d’information
Normes et standards
EUROCLASSE
COMPORTEMENT AU FEU
Europe
| Identification produit | Euroclasse | Norme de déclaration de performance |
| RTE SF740 sans jonc | B2ca-s3,d1,a3 | DoP-22SF74001.pdf |
| RTE SF740 avec jonc | B2ca-s3,d1,a3 | DoP-22SF74002.pdf |
