Produits

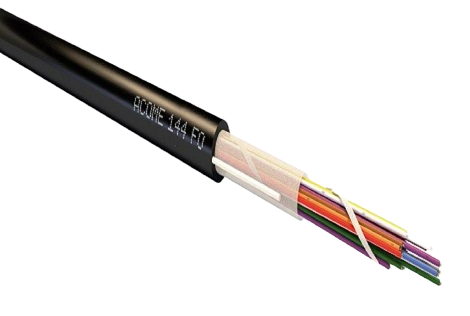

FTTH UND1533

Câble pour conduites
ACOPTIC

  • Extérieur - Diélectrique
  • Pose en conduite
  • De 2 à 288 Fibres G652D
  • Etanchéité sèche
  • UND1533

Avantages

  • Câble largement adopté par les principaux opérateurs de télécommunications
  • Diélectrique
  • Etanchéité longitudinale sèche alliant compacité, légèreté et robustesse
  • Gaine PEHD à faible coefficient de frottement, facilite la mise en oeuvre des câbles dans les conduites
  • Préparation en bout de câble aisée sans risque de torsion du tube

Application

  • Particulièrement adaptée aux applications longue distance (WAN) et dans les réseaux métropolitains (MAN), c'est-à-dire dans les liaisons inter-NRO et centraux, mais également dans les réseaux de transport
  • Solution compacte et robuste pour usage en conduite ou en caniveau sur de très grandes longueurs et adapté à toute technique de pose
  • Technologie Compact-Tube® pour un accès rapide, facile et sûr aux fibres sans outil spécifique
  • Disponible avec les fibres G652D ou G657A2

Caractéristiques

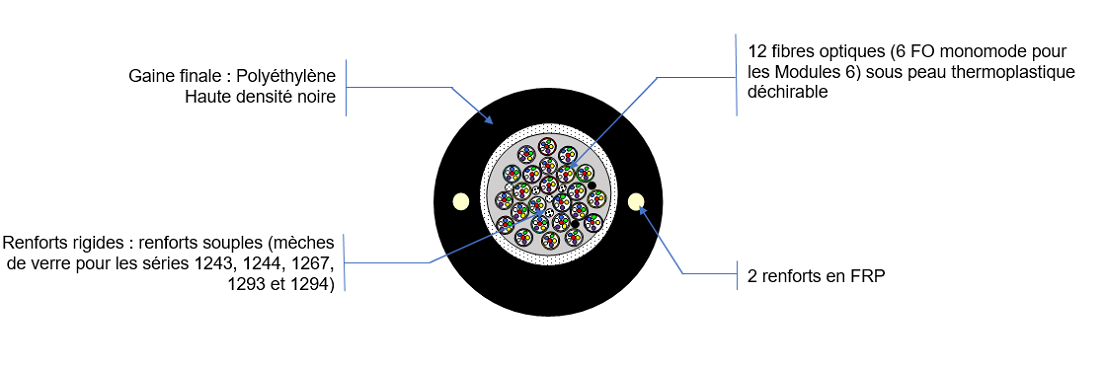

FTTH UND1533 VUE DE COUPE

Générales
Référence Gamme Structure Modulo Contenance Code EAN
N8156A UND1533 Z1275 M12 12 FO 3700223635924
N9486A UND1533 Z1242 M12 24 FO 3700223635931
N9487A UND1533 Z1242 M12 36 FO 3700223635948
N8986A UND1533 Z1242 M12 48 FO 3700223635955
N8987A UND1533 Z1243 M12 72 FO 3700223635979
N8988A UND1533 Z1244 M12 96 FO 3700223635986
N8989A UND1533 Z1244 M12 144 FO 3700223635993
N9274A UND1533 Z1267 M12 288 FO 3700223636013
N8154A UND1533 Z1275 M6 6 FO 3700223636020
N9914A UND1533 Z1287 M6 12 FO 3701581502118
N9915A UND1533 Z1292 M6 24 FO 3701581502125
N9916A UND1533 Z1292 M6 36 FO 3701581502170
N9812A UND1533 Z1292 M6 48 FO 3700223636037
N9917A UND1533 Z1293 M6 72 FO 3700223636044
N9918A UND1533 Z1294 M6 96 FO 3700223636051
N9919A UND1533 Z1294 M6 144 FO 3700223636747
N9794B UND1533 Z1275 M12 12 FO 3700223636068
N9796A UND1533 Z1242 M12 24 FO 3700223636075
N9704A UND1533 Z1242 M12 36 FO 3700223636082
N9073A UND1533 Z1242 M12 48 FO 3700223636099
N8813C UND1533 Z1243 M12 72 FO 3700223636105
N9071A UND1533 Z1244 M12 96 FO 3700223636112
N8819C UND1533 Z1244 M12 144 FO 3700223636129
N9276A UND1533 Z1267 M12 288 FO 3700223636136
N9664B UND1533 Z1275 M6 6 FO 3700223636754
N9082A UND1533 Z1287 M6 12 FO 3700223636143
N9663B UND1533 Z1292 M6 24 FO 3700223690435
N9080A UND1533 Z1292 M6 36 FO 3700223636150
N9229C UND1533 Z1292 M6 48 FO 3700223690428
N9078A UND1533 Z1293 M6 72 FO 3700223690411
N9984A UND1533 Z1294 M6 96 FO 3701581502194
N9983B UND1533 Z1294 M6 144 FO

3701581502200

OPTION : ACOME propose sur demande une solution pérenne de protection anti-rongeurs et/ou anti-termites ACOREX®.



Code couleurs
Code couleurs standard (couleur 1 à 12)
1 2 3 4 5 6 7 8 9 10 11 12
Rouge  Bleu Vert Jaune Violet Blanc Orange Gris Marron Noir Turquoise Rose



Couleurs Compact Tubes 13 à 24
13 14 15 16 17 18 19 20 21 22 23 24
Rouge Bleu Vert Jaune Violet Blanc Orange Gris Marron Vert pâle Turquoise Rose

Les Compacts Tubes 13 à 24 sont différenciés par des anneaux noirs.

Normes et standards

Générales

Fibres et câble :

  • CEI/EN 60793
  • CEI/EN 60794-1
  • XP C93-850-3-25



Préconisations

Stockage et pose
  • Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu’à complète utilisation du produit.
  • Les règles de stockage, transport, et pose des câbles sont définis dans notre guide ACOPTIC.
