Produits

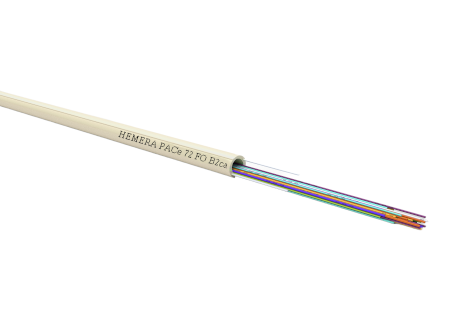

Câble optique PACe M6 M12
HEMERA
- PACe Câble optique
- Accès permanent
- LSOH
- B2ca
Avantages
- Accès complet à tous les éléments par pivotement des modules
- Un seul câble pouvant desservir jusqu'à 1 000 points d'accès
- Possibilité de dériver à n'importe quel endroit et n'importe quand, un groupe de fibres pour assurer le raccordement d'un utilisateur, un groupe d'utilisateurs, un point d'accès ou un sous-répartiteur
- Grande facilité de pose du câble
- Le câble, protégé par une gaine Zéro Halogène Ignifugé (LSOH)
Application
- Hemera-PACe d'ACOME a été conçu pour répondre à l'ensemble des besoins de desserte en fibre optique des bâtiments. Il est adapté aux environnements tertiaires et industriels
- La gamme Hemera PACe a été conçue pour permettre l'accessibilité permanente aux fibres en utilisant le piquage tendu. Ce piquage permet des dérivations de micromodule de 6 à 12 fibres, raccordables notamment par épissures mécaniques ou par fusion
- constitué de 8 à 24 micromodules, chaque micromodule contient de 6 à 12 fibres protégées par une peau thermoplastique dénudable manuellement (""easy strip"" technology)
- Hemera-PACe est particulièrement adapté aux architectures réseaux FTTD, FTTO ou encore POL
Caractéristiques
GÉNÉRALES
| CARACTÉRISTIQUES | VALEURS | ||||||
| Z1412A | Z1413A | Z1414A | |||||
| 48 FO | 72 à 144 FO | 192 à 288 FO | |||||
| Gamme de température | Transport et stockage | -40 / 70 °C | |||||
| Installation | -5 / 50 °C | ||||||
| Fonctionnement | -30 / 70 °C | ||||||
| Traction maximale (N) | 800 | 1200 | 2000 | ||||
| Résistance à l’écrasement (N/10 cm) | 2000 | 700 | |||||
| Rayon de courbure mini (mm) | 90 | 100 | 130 | ||||
| Diamètre nominal (mm) | 8,7 | 10,5 | 13,8 | ||||
| Conditionnement standard | Longueur à la coupe | ||||||
| Longueur maximale d'utilisation | Variable en fonction du débit et du type de fibre optique | ||||||
| Performance au feu (CPR) | B2ca-s1a,d1,a1 | ||||||
| Stockage du câble | Intérieur | ||||||
| Marquage d'identification (3 marquages par mètre) |
A← HEMERA PACe nb fibres x type de fibre nb modulesCTmodularité réf. produit Euroclass B2ca-s1a,d1,a1 →B JJ/MM/AA hh:mm + métrique (JJ = jour, MM = mois, AA = année, hh = heure, mm = minute) |
||||||
| Poids nominal (kg/km) | 67 | 88 à 96 | 138 à 151 | ||||
COULEURS
| Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Turquoise |
| Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Turquoise |
- Les Compact Tubes n°13 à 24 sont repérés par une marque noire.
Produits de la gamme
| RÉFÉRENCES | |||||
| Capacité nombre de fibres | Modularité du Compact Tube | Nombre de Compact Tube | OM3 | OM4 | G657A1 |
| 48 fibres | 6 fo/Compact Tube | 8 | B1281A | B1355A | B1286A |
| 72 fibres | 6 fo/Compact Tube | 12 | B1282A | B1356A | B1287A |
| 96 fibres | 12 fo/Compact Tube | 8 | B1283A | B1357A | B1288A |
| 144 fibres | 12 fo/Compact Tube | 12 | B1284A | B1358A | B1289A |
| 192 fibres | 12 fo/Compact Tube | 16 | B1285A | / | B1290A |
| 288 fibres | 12 fo/Compact Tube | 24 | B1297A | / | B1300A |
| Produit associé | ||
| Désignation | Référence | Conditionnement |
|
Outil d'ouverture Home-PACe |
IC5006 |
Pièce |
Normes et standards
GÉNÉRALE
| NORMES DE RÉFÉRENCE | ||
| Câbles et fibres | Systèmes de câblage | Applications |
|
CEI/EN 60793 CEI/EN 60794-1 |
NF EN 50173 ISO/IEC 11801 |
IEEE 802.3 10M à 10Gbits IEEE 802.5 (Token ring) ANSI X3T9-5 (FDDI) |
COMPORTEMENT AU FEU
Europe :
| Nombre de fibres | Euroclasse | Numéro de déclaration de performance | Normes |
|
48 à 288 |
B2ca-s1a,d1,a1 |
IEC 60332-1 EN 50399 IEC 60754-2 IEC 61034 |
Hors Europe :
- Non-propagateur de la flamme : IEC 60332-1
- Faible corrosivité des gaz : IEC 60754-2
- Faible toxicité : IEC 60754-1
