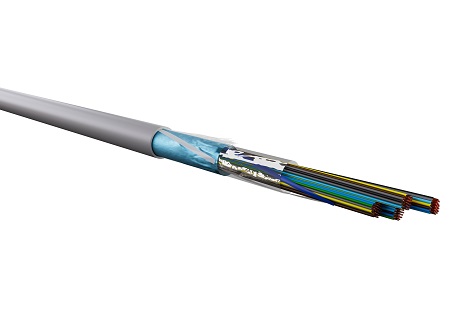

PHOTO PRODUIT ACOME téléphonie R7301A

SYT1 ZH
SYT

  • SYT1 NUMÉRIQUE
  • 5/10
  • 8/10
  • Gaine ZH - Grise

Avantages

  • Bonne résistance à la corrosion
  • Gaine LSOH (faible émission de fumées et zéro halogène)

Application

  • Destinés spécialement à la distribution de lignes téléphoniques analogiques et numériques
  • Jusqu’à 2 MHz comme ADSL, RNIS,…
  • Particulièrement adaptée pour une utilisation à l’intérieur des bâtiments.

Caractéristiques

BBCT VUE COUPE SYT1 NUMERIQUE



GÉNÉRALES
Diamètre cuivre Référence

Code

EAN

 Nombre de paires Diamètre (mm) Masse nominale du câble  (kg/km) Rayon de courbure mini (mm) Tension en traction maxi (kg) Conditionnement standard
Touret Longueur (m)
SYT1 NUMÉRIQUE 5
AWG 24 R7302A   1 5.00 18.0 50 23 KC 1000
AWG 24 R7303A   2 5.50 24.5 55 28 KL 1000
AWG 24 R7304A**   3 6.50 34.0 65 36 KL 1000
AWG 24 R7305A**   5 7.00 51.5 70 46 XC 1000
AWG 24 R7306A   10 9.00 77.0 90 84 XL 1000
AWG 24 R7307A 3700223632800 15 10.50 104.0 105 111 AC 1000
AWG 24 R7308A 3700223632220 30 14.00 186.0 140 195 BC 1000
AWG 24 R7301A 3700223632107 56 18.00 324.0 180 329 DC 1000
AWG 24 R7138A 3700223632060 112 23.50 602.0 235 579 FB 1000
SYT1 NUMÉRIQUE 8
AWG 20 R7233A   1 6.50 28.5 65 34 KL 1000
AWG 20 R7309A   2 8.50 45.5 85 62 KL 1000
AWG 20 R7310A   3 9.00 69.5 90 74 XL 1000
AWG 20 R7311A   5 10.50 99.0 105 100 XL 1000
AWG 20 R7312A   10 13.50 162.5 135 171 AC 1000
AWG 20 R7313A 3700223632381 15 15.00 224.5 150 226 BC 1000
AWG 20 R7314A 3700223632428 30 19.00 411.5 190 402 DC 1000
AWG 20 R7315A 3700223632466 56 24.00 723.5 240 679 FB 1000
AWG 20 R7316A 3700223632497 112 31.00 1367.0 310 1252 FB 500

* autres conditionnements standards sont possibles sur consultation de nos commerciaux.

** existe en version ivoire (indice B au lieu de A)

MÉCANIQUES
Caractéristiques Valeurs
SYT1 NUMÉRIQUE 5 SYT1 NUMÉRIQUE 8
Diamètre conducteur  AWG 24 AWG 20
Diamètre fil isolé  0.90 mm 1.40 mm



COULEURS
Paires Couleur du fil isolé
Fil 1 Fil 2
   1 * Bleu-clair Blanc
    2 ** Bleu-clair Bleu
3 Bleu-clair Jaune
4 Bleu-clair Marron
5 Bleu-clair Noir
6 Bleu-clair Rouge
7 Bleu-clair Vert
8 Gris Blanc
9 Gris Bleu
10 Gris Jaune
11 Gris Marron
12 Gris Noir
13 Gris Rouge
14 Gris Vert
15 Orange Blanc



Cas particulier des câbles à une paire et deux paires :

  Paire 1 Paire 2
*   Câble à une paire Blanc Rouge -
** Câble à deux paires Blanc Rouge Bleu clair Bleu

Les faisceaux sont repérés par guirlandages : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet. Pour les câbles ≥ 30 paires, la gamme est répétée autant de fois que nécessaire.

ÉLECTRIQUES
Caractéristiques Valeurs
SYT1 NUMÉRIQUE 5 SYT1 NUMÉRIQUE 8
Résistance linéique  < 96 Ω/km < 37.5 Ω/km
Affaiblissement linéique à 2 MHz  < 42 dB/km < 35 dB/km
Impédance caractéristique à 1 MHz  100 ± 20 W
Paradiaphonie à 2 MHz  > 40 dB
Résistance d’isolement  > 1500 MΩ.km
Capacité linéique  < 80 nF/km
Tenue en température – 25°C à + 75°C



Normes et standards

GÉNÉRALE

logo ce

  • Documents applicables : UTEC 93-529-2
  • Conforme à la directive Européenne : RoHS 2011/65/UE
COMPORTEMENT AU FEU

Europe

Nombre de paires Diamètre  cuivre Euroclasse Normes Déclaration de performance
1 à 56 P AWG 20 et AWG 24 Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2 17SYT0001
112 P AWG 20 Eca IEC 60332-1 17SYT0006
112 P AWG 24 Eca IEC 60332-1 17SYT0007



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
Faible toxicité IEC 60754-1 / EN 50267-1
