Product
Catégorie 6 F/UTP

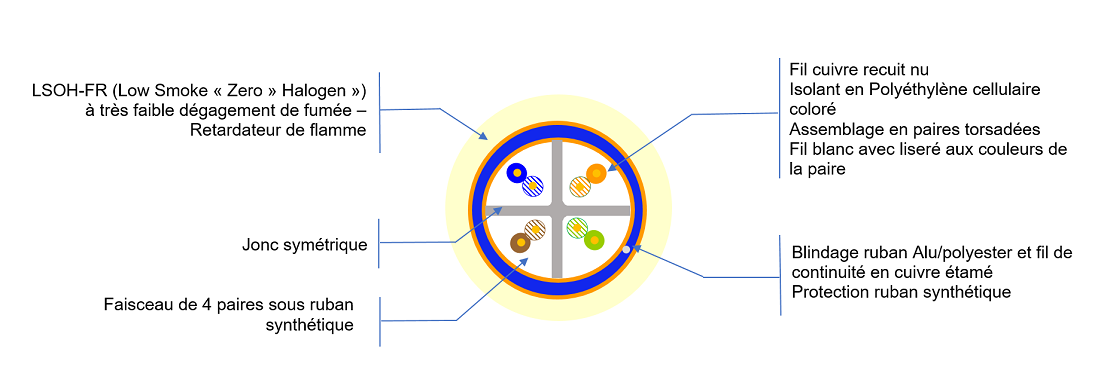

ACOLAN CUIVRE
- F/UTP Catégorie 6
- 450 MHz
- Gaine ivoire, LSOH
- Dca
Benefits
- Câbles compatibles PoE, PoE+,UPoE
- Large gamme de conditionnements
- Performances garanties par un tiers (certificats Delta, EC Verified) - M5700A-4P
- Faible encombrement
Applications
- Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
- Permettent l’utilisation des protocoles supportés par la classe E
- Caractérisés jusqu’à une fréquence de 450 MHz
General characteristics
GÉNÉRALES
| Désignation ACOLAN | Ref. | Couleur | Diamètre | Poids | Pouvoir Calorifique Supérieur (PCS) | Tension max. de pose | |
| mm | Kg/km | MJ/km | KWh/m | N | |||
| 450 FU 4P | M5007A | Ivoire | 6.30 | 42 | 538 | 0.150 | 80 |
| 450 FUD 2x4P LSOH-FR | M5009A | Ivoire | 6.30 x 13.30 | 82 | 1060 | 0.294 | 160 |
MÉCANIQUES
| Caractéristiques | Valeurs | |
| Rayon de courbure | Dynamique (à la pose) | ≥ 50 mm |
| Statique (posé) | ≥ 25 mm | |
| Plage de température | En service | - 20°C à + 60°C |
| A l’installation | 0°C à + 50°C | |
| Transport et stockage | 0°C à + 50°C | |
TRANSMISSION
| Fréquence (MHz) | 4 | 10 | 20 | 62.5 | 100 | 250 | 300** | 450** | |
| Affaiblissement (dB/100m) | Valeurs typiques | 3.6 | 5.7 | 8.3 | 14.8 | 19 | 31 | 34 | 43 |
| Imposition (max)* | 3.8 | 6 | 8.5 | 15.5 | 19.9 | 33 | - | - | |
| Next (dB) | Valeurs typiques | 71 | 65 | 61 | 53 | 50 | 44 | 43 | 40 |
| Imposition (min)* | 66 | 60 | 56 | 48 | 45 | 39 | - | - | |
| ACR (dB) | Valeurs typiques | 67.4 | 59.3 | 52.7 | 38.2 | 31 | 13 | 9 | |
| Imposition (min)* | 62.2 | 54 | 47.5 | 32.5 | 25.1 | 6 | - | - | |
| PS Next (dB) | Valeurs typiques | 68 | 62 | 58 | 50 | 47 | 41 | 40 | 37 |
| Imposition (min)* | 63.3 | 57.3 | 52.8 | 45.4 | 42.3 | 36.3 | - | - | |
| ACR-F (dB/100 m) | Valeurs typiques | 73 | 65 | 59 | 49 | 45 | 37 | 35 | 32 |
| Imposition (min)* | 56 | 48 | 42 | 32 | 28 | 20 | - | - | |
| PS ACR-F (dB/100 m) | Valeurs typiques | 70 | 62 | 56 | 46 | 42 | 34 | 32 | 29 |
| Imposition (min)* | 53 | 45 | 39 | 29 | 25 | 17 | - | - | |
| Return Loss (dB) | Valeurs typiques | 27 | 27 | 27 | 25.8 | 25 | 22 | 22 | 21 |
| Imposition (min)* | 23 | 25 | 25 | 21.5 | 20.1 | 17.3 | - | - |
* Catégorie 6 selon IEC 61156-5 2nd éd.
** Pour information uniquement
ÉLECTRIQUES
| Caractéristiques | Valeurs | ||
| Résistance en boucle du conducteur | ≤ 190 Ω / km | ||
| Déséquilibre de résistance | ≤ 2 % | ||
| Rigidité diélectrique | Courant continu | 1kV pendant 1 minute = pas de claquage | |
| Résistance d’isolement | (500 V) | ≥ 5000 MΩ . km | |
| Déséquilibre de capacité | Réel-terre | ≤ 1600 pF / km | |
| Impédance caractéristique | à 100 MHz | 100 ± 5 Ω | |
| Vitesse de propagation | nominal | 78% | |
| Affaiblissement de couplage | ≥ 55 dB | TYPE 2 | |
| Impédance de transfert | à 1 MHz | ≤ 40 mΩ / m | GRADE 2 |
| à 10 MHz | ≤ 40 mΩ / m | ||
| à 30 MHz | ≤ 50 mΩ / m | ||
| à 100 MHz | ≤ 200 mΩ / m | ||
| Classe de séparation selon EN 50174-2 | c | ||
Range
| Type | Références | Unitaire | Expédition | ||||
| Type | Poids | Code EAN | Quantité | Poids | Code EAN | ||
| 4P LSOH-FR* | M5007A-C50 | Couronne de 50 m | 2.1 kg | 3700223666102 | 30 couronnes | 80 kg | 3700223676866 |
| M5007A-C100 | Couronne de 100 m | 4.2 kg | 3700223666591 | 30 couronnes | 140 kg | 3700223635092 | |
| M5007A-B300 | Boîte de 300m | 15.7 kg | 3700223677016 | 18 boîtes | 297 kg | 3700223677023 | |
| M5007A-T500 | Touret KC de 500 m | 23 kg | 3700223666607 | 18 Tourets | 432 kg | 3700223605446 | |
| M5007A-T1000 | Touret XC de 1000 m | 46 kg | 3700223653805 | 6 Tourets | 289 kg | 3700223605453 | |
| Type | Références | Unitaire | Expédition | ||||
| Type | Poids | Code EAN | Quantité | Poids | Code EAN | ||
| 2x4P LSOH-FR | M5009A-C50 | Couronne de 50 m | 4.1 kg | 3700223677115 | 30 couronnes | 137 kg | 3700223677108 |
| M5009A-C100 | Couronne de 100 m | 8.20 kg | 3700223677122 | 30 couronnes | 260 kg | 3700223677139 | |
| M5009A-T500 | Touret XC de 500 m | 45 kg | 3700223653812 | 6 tourets | 285 kg | 3700223605507 | |
| M5009A-T1000 | Touret AC de 1000 m | 92 kg | 3700223666645 | 4 tourets | 381 kg | 3700223605514 | |
(*) Câble 4P également disponible en grande longueur (nous consulter)
Norms and standards
GÉNÉRALE
EC Verified
Applications
- IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T IEEE 802.3 af (PoE) / 802.3 at (PoE+)
- IEEE 802.5 / FDDI / ATM / RNIS
Câbles : IEC 61156-5 / EN 50288-5-1
Système de câblage : ISO 11801 / EN 50173-1 / TIA-568.2-D
Installation système de câblage : EN 50174
Directive Européenne / Réglementation
- RoHS 2011/65/UE
- REACH 1907/2006/EC
