Product
Boîtier actif D2
CONNEXITY
- Réseaux de sécurité et vidéo-protection
- Boîtier extérieur pour gestion data et énergie
Benefits
- IP65
- Fixation murale ou sur poteau
- Versions pré-équipées 2 ou 4 ports PoE+
- Protection des sorties de câble par platine et capot fournis
- Equipé de 3 traversées étanches multi-câbles
Applications
- Boitier d'extérieur destiné à assurer un point de raccordement optique et électrique pour les réseaux de vidéosurveillance, les écrans de téléaffichage, les antennes wifi...
- Permet d’assurer un point de maintenance commun à la partie optique et électrique (énergie et télécom).
- Compact, avec systèmes de gestions séparés cuivre et optique.
General characteristics
| CARACTÉRISTIQUES | VALEURS | |
| Equipement | Châssis en acier électro-zingué peint | |
| Porte avant pivotante réversible avec serrure (arrivée des câbles par le bas ou par le haut). | ||
| Platine de fixation en acier inoxydable fournie permettant la fixation du boitier et l’arrimage des câbles sur un mur ou sur un poteau | ||
| Capot de protection pour l’arrivée et le départ des câbles | ||
| Traversées multi-câbles étanche permettant de recevoir jusqu’à 17 câbles LAN cuivre ou fibres optiques ou câbles d’énergie | ||
| Gestion | Fibre optique | Platine de fixation pour arrimage du câble |
| Cassette d’épissurage 12 FO | ||
|
Electrique (fixation sur rail DIN) |
Prise de maintenance (selon version) et bornier de terre | |
GÉNÉRALES
| CARACTÉRISTIQUES | VALEURS |
| Entrées de câbles |
1 presse étoupe 1 x Ø 13 à 18 mm (PG21 pour câble optique) 1 traversée 7 x Ø 6 à 10 mm 1 traversée 7 x Ø 3,5 à 6,5 mm 1 traversée 2 x Ø 9,6 à 15,9 mm |
| Gestion soudures | 1 cassette 12 épissures G652D et G657 |
| Longueur de rail DIN |
Rail haut : 155 mm Rail bas : 130 mm |
| Dimensions extérieurs | Hauteur : 300mm boitier seul – 515mm avec platine Profondeur : 170mm Largeur : 200 mm |
| Dimensions intérieurs utiles |
Hauteur : 274,5 mm Profondeur : max 104mm – min 90mm Largeur : max 197mm – min 156mm |
| Poids 0 vide et avec platine de fixation | 8.2 Kg |
| Protection | IP65 |
| Couleur | RAL 7035 (gris) – Autres RAL en option |
| Température d'utilisation | -20°C / +50°C |
BOÎTIER PRÉ-ÉQUIPÉ
| CARACTÉRISTIQUES | IB1643 2 PORTS RJ + PoE | IB1644 4 PORTS RJ |
| Protections Electriques |
1 Disj. différentiel 30mA/25A 1 Disj. Therm. 6A (alim48V) 1 Disj.Therm. 16A (Prise) |
1 Disj. Therm. 6A |
| Micro commutateur | 1 | 1 |
| Port RJ45 | 2 | 4 |
| PROTOCOLE | 10/100/1000 Base T | 10/100/1000 Base T |
| PoE | PoE +30W | PoE +30W |
| Emplacement SFP | 2x100/1000 Mbit/s | 2x100/1000 Mbit/s |
| Alimentation | 100W – 48V DC | 150W – 48V DC |
| Prise électrique | 1 x 220V AC 16 | NA |
| Divers | Livrés avec pigtails duplex G657 et 50/125 OM3 Ø2mm | |
Range
| RÉFÉRENCE | DÉSIGNATION |
| IB1644 | Boitier D2 Actif 4 composé d'un coffret iCOV avec micro commutateur iNET 6+ (4 RJ45 PoE+ + 2 SFP) |
| IB1643 |
Boitier D2 Actif 4 composé d'un coffret iCOV avec micro commutateur IFOTEC (2 RJ45 PoE+ + 2 SFP) |
| IB1645 | Nous consulter |
| IB1641 | Boîtier D2 à équiper |
| IB1640 | Boîtier D1 1cage SFP et convertisseur Giga PoE++ |

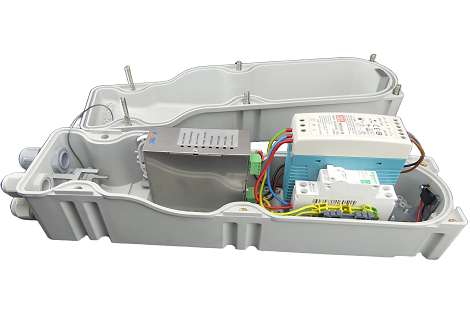

| IB1649 | Boîtier D1 2 cages SFP avec switch 2 ports Giga PoE+ détection ouverture |
| IB1632 | Boîtier D1 à équiper |
